剖视图肋板画法

肋板的局部剖视图
图片尺寸349x232
肋板的画法
图片尺寸580x369
剖视图问题
图片尺寸780x1040
关于肋板的剖视图问题
图片尺寸794x562
solidworks肋板类结构标准剖视图的绘制方法收集资料
图片尺寸611x457
1, 问题:下列是关于肋板剖切的画法,请判断对错
图片尺寸308x332
肋板的局部剖视图
图片尺寸490x541
10, 问题:图中有( )块肋板.(用数字填写)
图片尺寸296x424
solidworks肋板类结构标准剖视图的绘制方法
图片尺寸920x1320
solidworks2010想做一个肋板,但剖面视图会将之剖开怎么办
图片尺寸553x567

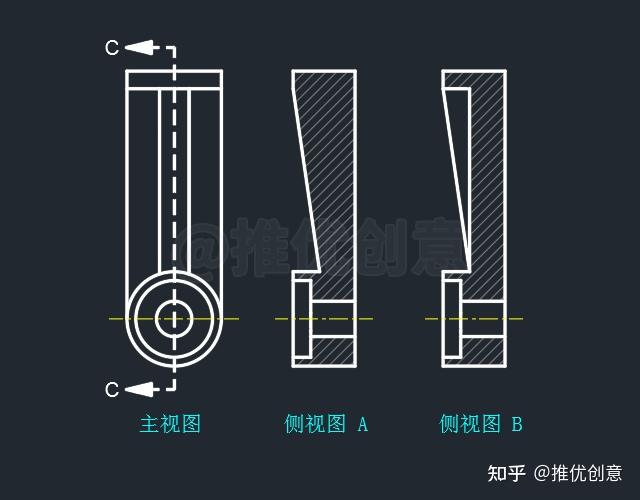

画剖视图,沿着肋板纵向剖切,则肋板作不剖处理.
图片尺寸640x500
>>99 规定画法物体上的肋板,轮辐和薄壁等结构,当剖切面沿纵向(通过
图片尺寸644x330
solidworks肋板类结构标准剖视图的绘制方法
图片尺寸675x382
肋板 10
图片尺寸1080x810
a)b)c)图6-34肋板在剖视图中的画法a)外观图b),c)视图图6-35轮辐在剖
图片尺寸456x287
cad二级减速器设计图俯视图上显示有三个肋板,所以左视图要剖三个图来
图片尺寸600x325
画出十字肋板的重合断面图
图片尺寸569x456
肋板怎么画,新手好笨呢!
图片尺寸580x342
肋板的规定画法
图片尺寸1024x592
是肋板的剖切位置,沿着这个点高平齐到左视图才能画出正确的肋板高度
图片尺寸1284x525
