圆柱切割体的三面投影

•

  完成圆柱体被截切后的三面投影

  图片尺寸450x455
•

  完成圆柱体被截切后的三面投影

  图片尺寸375x500
•

  工学 > 第四章 截断体与相贯体资料分享哦~ 例1,求斜切圆柱体的投影

  图片尺寸1080x810
•

  上底面 下底面 二,圆柱体立体投影 z x y

  图片尺寸960x720
•

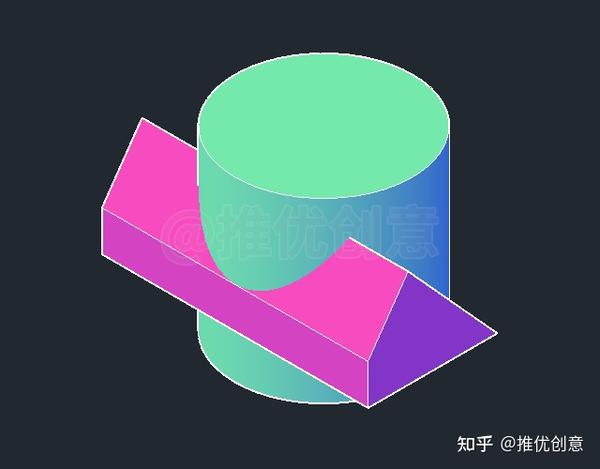

  如何补画圆柱被截切后的水平投影和侧面投影?

  图片尺寸640x500
•

  已知圆柱被截切后的三面投影,其中侧面投影中只有一个是正确的,请在

  图片尺寸600x254
•

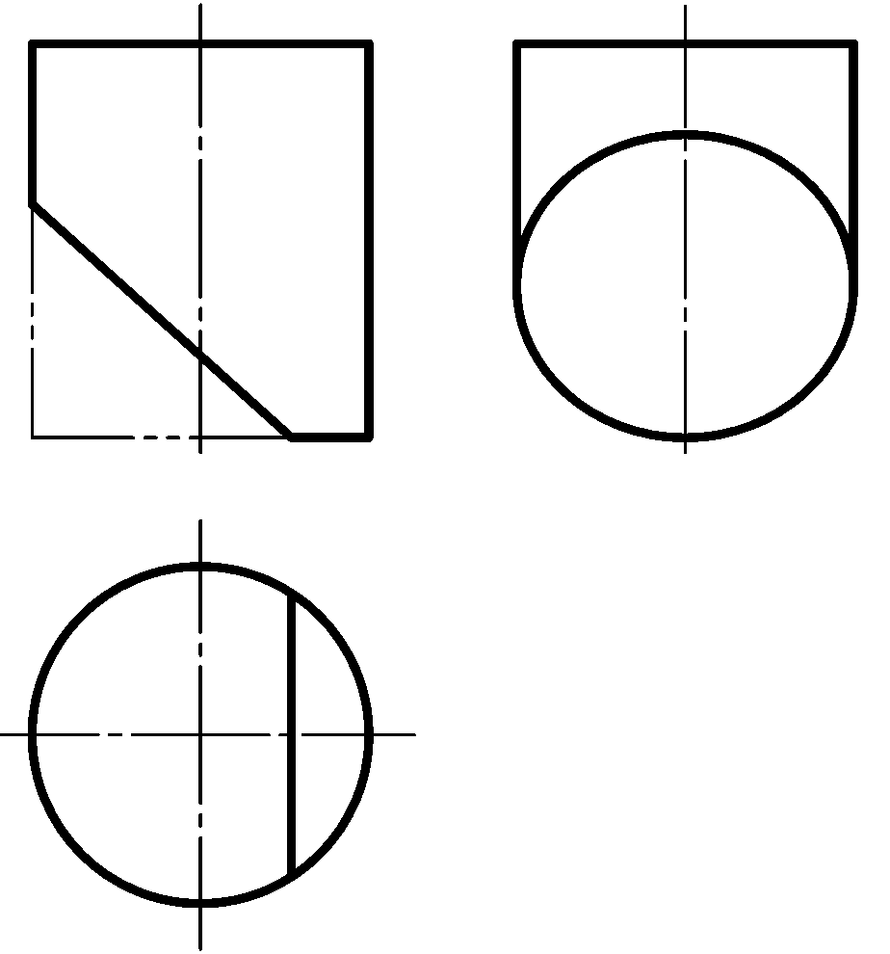

  单一正垂面切圆柱体其三面投影正确的是

  图片尺寸890x954
•

  求设计图学大神解答圆柱的截切三视图问题!急急急!

  图片尺寸433x382
•

  作出圆柱的水平投影,补全其表面上各点的三面投影.

  图片尺寸1080x810
•

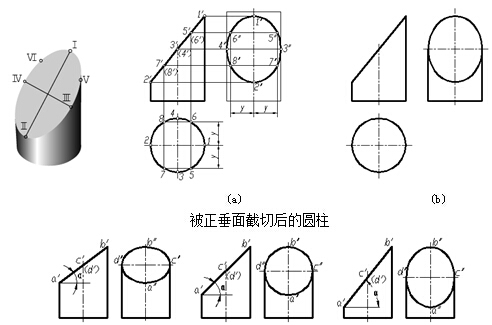

  等积圆柱投影

  图片尺寸492x325
•

  圆柱体的投影及截交线ppt

  图片尺寸1080x810
•

  求设计图学大神解答圆柱的截切三视图问题!急急急!

  图片尺寸761x989
•

  圆柱三面投影的作图过程—从为圆的投影,非圆投影 (本例为俯,主左顺序

  图片尺寸1080x810
•

  任务6 绘制圆柱切割体的三视图并标注

  图片尺寸1080x810
•

  汽车机械制图的问题,是截割圆柱体的两视图,补画三视图.了

  图片尺寸596x556
•

  大神帮帮忙~ 完成圆柱体被截切后的w面投影

  图片尺寸816x460
•

  圆柱切割体的三视图

  图片尺寸920x690
•

  圆柱的投影

  图片尺寸1080x810
•

  工程制图 求作圆柱被切割后的水平投影和侧面投影

  图片尺寸475x449
•

  圆柱体被平面所截的三视图

  图片尺寸478x453
